原創：宣工140型推土機松土油缸密封的改進

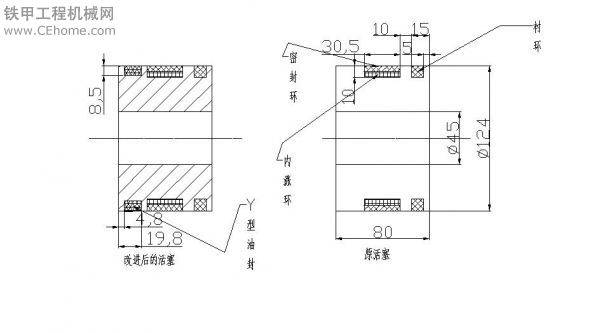

140型推土機松土油缸密封的改進 2005年4月，我單位一臺宣工140推土機在使用過程中，發現松土油缸有嚴重的溜缸現象。檢修時發現油缸的密封環嚴重磨損。分析原因：由于在土方施工中頻繁使用松土器，造成油缸活塞密封環磨損，使油缸有桿腔和無桿腔相通，導致溜缸。 此油缸活塞，其密封由一道密封環、一道內漲環、一道襯環組成（見圖）。密封環為格萊圈，可雙向封油，但需和內漲環配合使用，所以內漲環裝在密封環下面?？紤]到油缸在使用過程中，只靠一道密封環將有桿腔和無桿腔隔開，一旦密封環有輕微磨損，就會使兩腔相通，溜缸現象還會出現。
我們觀察到，油缸活塞一頭還有約25㎜的余量，足可以加一道Y型油封，增強活塞的密封作用。于是，我們對活塞進行了加工，在25㎜余量中間加工了一道深8.5㎜、寬15㎜的槽，加裝了一道Y型油封（見圖）。修復后，140型推土機已使用2個多月，完成了各項施工任務，沒有再出現溜缸現象，說明改進是成功的。
圖片
-
lishuguang1
2014-07-23
改的有道理，頂！
回復（0）
-
cylinder
2014-07-22
這個工廠的加工能力也可以啊，要知道裝密封的溝槽要求挺高。
回復（0）
-
焦志剛
2014-07-22
相信自己的眼光 就來這里一錘定音
回復（0）
-
sangshulee
2010-05-03
宣工的工程師看到該貼,愧疚死
回復（0）
-
TOP
2010-04-30
應該能申請下專利
回復（0）
-
shenyanbin
2010-03-29
現在一般都是兩道密封，是不是可能這個機型老了點
回復（0）
-
lylyyyyy
2010-03-29
原創技術帖，支持一下
回復（0）
-
雪忍煦
2010-03-28
走過路過飄過爬過 好在沒有錯過
回復（0）
-
滄州寒冰
2010-03-17
好貼。宣工的工程師看到了一定會很高興！
回復（0）
已展示全部評論
